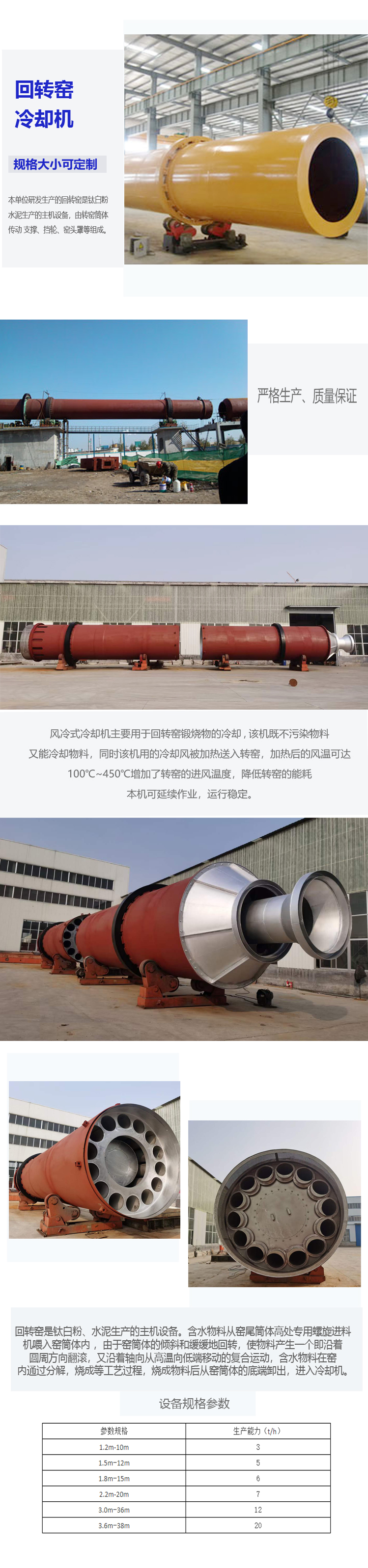

风冷式冷却机

  • 产品简介:
  • 该冷却机主要用于回转窑锻烧物的冷却 该机既不污染物料,又冷却了物料,同时该机用的冷却风被加热落伍入回转转窑,进步了 回转 窑的进风温度,低落了 回转 窑的能耗。该机可延...
  • 产品详情


一、用途
风冷式冷却机主要用于反转窑锻烧物的冷却,该机既不污染物料,又冷却了物料,同时该机用的冷却风被加热落伍入转窑,加热后的风温可达100℃—450℃进步了转窑的进风温度,低落了转窑的能耗,本机可延续作业,波动牢靠。

二、工作原理:
该冷却机物料由进料管进入进料罩体,由加料箱送入冷却管,反转筒体与程度面沿料流方向有肯定的倾斜角度。物料在冷却管内每次着落伍,都相对出料流方向挪动了肯定的间隔。而冷空气由尾部进入通过与冷却管外壁的热交流,将物料的热量带走,最后通过筒体*12*的风管将热空气排挤。由于物料的热量逐步被空气带走,物料温度不断低落,最后降到80℃左右,通过出料罩体排挤冷却机,进入下一工序。

本机主要由传动部分、反转部分及收支料罩构成。

反转部分是本机的工作部分,转筒上装有轮带和大齿轮。筒体借助于轮带支承在两个托轮上,筒体*12*线与两托轮*12*的连线为60°角。接近出料端的轮带的两侧还装有一对挡轮,以防止筒体沿其轴向窜动,大齿轮与筒体之间通过弹性联接板衔接,以电机为动力通过减速机、小齿轮动员大齿轮来使筒体转动。

三、技术数据:

参数规格

生产能力(t/h

φ1.2m×10m

3

φ1.5m×12m

5

φ1.8m×15m

6

φ2.2m×20m

7

φ3.0m×36m

12

φ3.6m×38m

2


一、用途
风冷式冷却机主要用于反转窑锻烧物的冷却,该机既不污染物料,又冷却了物料,同时该机用的冷却风被加热落伍入转窑,加热后的风温可达100℃—450℃进步了转窑的进风温度,低落了转窑的能耗,本机可延续作业,波动牢靠。

二、工作原理:
该冷却机物料由进料管进入进料罩体,由加料箱送入冷却管,反转筒体与程度面沿料流方向有肯定的倾斜角度。物料在冷却管内每次着落伍,都相对出料流方向挪动了肯定的间隔。而冷空气由尾部进入通过与冷却管外壁的热交流,将物料的热量带走,最后通过筒体*12*的风管将热空气排挤。由于物料的热量逐步被空气带走,物料温度不断低落,最后降到80℃左右,通过出料罩体排挤冷却机,进入下一工序。

本机主要由传动部分、反转部分及收支料罩构成。

反转部分是本机的工作部分,转筒上装有轮带和大齿轮。筒体借助于轮带支承在两个托轮上,筒体*12*线与两托轮*12*的连线为60°角。接近出料端的轮带的两侧还装有一对挡轮,以防止筒体沿其轴向窜动,大齿轮与筒体之间通过弹性联接板衔接,以电机为动力通过减速机、小齿轮动员大齿轮来使筒体转动。

三、技术数据:

参数规格

生产能力(t/h

φ1.2m×10m

3

φ1.5m×12m

5

φ1.8m×15m

6

φ2.2m×20m

7

φ3.0m×36m

12

φ3.6m×38m

20



订购:风冷式冷却机
