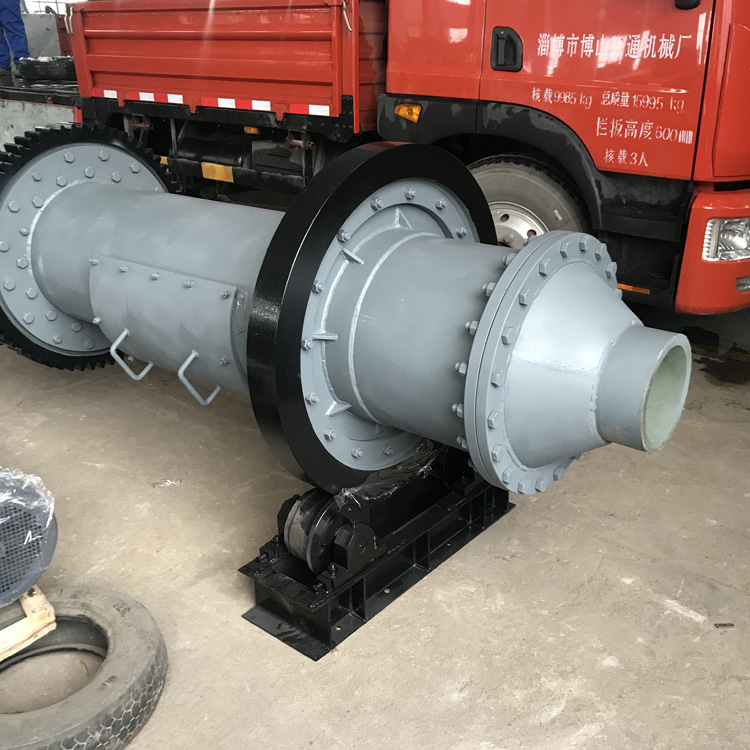

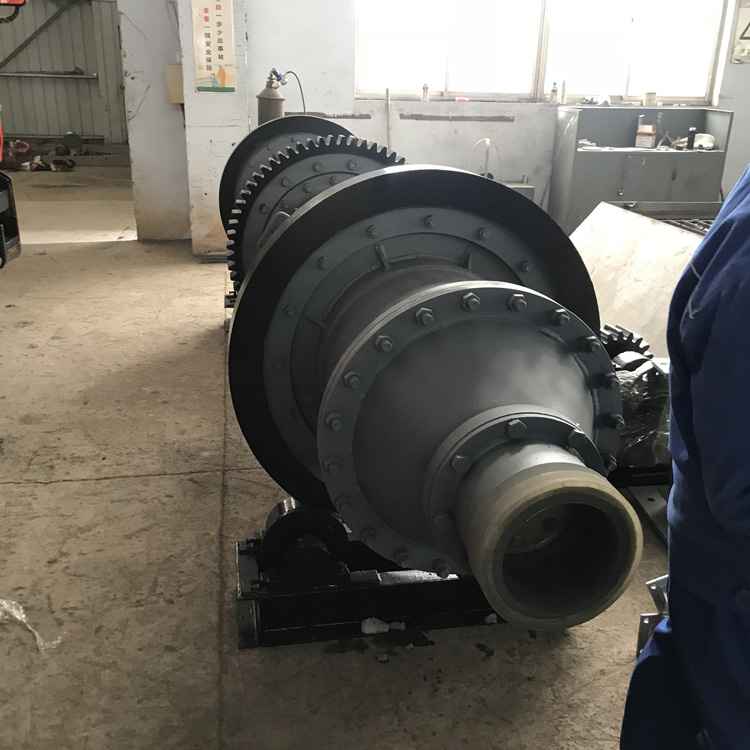

湿球磨

1、用途

该湿球磨设备用于打浆车间浸润后二氧化钛粗品浆料初步研磨。

2、 产品组成

该设备由进料装置、回转筒体部分、筒体盖板(含加球手孔)主轴承、传动装置、润滑装置、出料筒及电控柜组成(含润滑脂自动加注控制)：

3、产品工作原理

本湿球磨设备是由电机、主减速机通过周边大齿轮减速传动，驱动回转部旋转，筒体内部装有适合的粉磨介质。磨机作业是在球磨机简体内进行的，筒体的磨介随着筒体的旋转而被带到一定的高度后，介质由于自重而下落，装在筒体内的物料就受到介质猛烈的冲击力;另一方面由于磨介在筒体内沿筒体轴心的公转与自转，在磨介之间及其与筒体接触区又产生对物料的挤压和磨剥力，从而将物料磨碎。球磨机研磨介质当筒体旋转时即被带起并升到一定高度，由于研磨介质本身的重力作用，沿一定的轨道下落。在区域内的研磨介质受到两种力的作用：一为旋转时自切线方向施于高铝球的作用力;一为与研磨介质直径相对称一面而与上述作用力相反的力，这个作用力的产生是由于研磨介质本身自重而向下滑动所引起的。上述两种作用力，对于研磨介质会构成一对力偶，由于研磨介质是被挤压在筒体与相邻研磨介质的中间，所以力偶会使研磨介质之间存在大小不等的摩擦力，研磨介质随筒体轴心作公转运动时在区域内自上落下抛落，就在区域里对筒体内的物料产生强大的冲击作用，将物料破碎。可以说，在筒体内物料主要是受磨剥力、冲击力及挤压力的作用而被磨碎的，通过溢流和连续给料的力量将产品排出机外，以进行下一段工序处理。

4、工艺设计基础

4.1 工艺设计条件

4.1.1 湿磨机研磨介质：浸润后金红石型二氧化钛粗品浆料

4.1.2进料浓度：600-800g/L

4.1.3物料温度：<65℃

4.1.4物料粘度：100-500cp

4.1.5产能：8t/h

4.1.6成品粒度：325目筛余5%

4.1.7杂质添加量：5ppm

4.1.8湿磨机年作业时间：8000小时

4.1.9聚氨酯使用周期：2年

4.1.10轴承使用寿命：3年

4.1.11供电条件：

电压：380V/220V5% 相数：3 频率：50HZ

2.1.12工段内照明：由工厂照明电路统一安排解决。

2.2安装条件：

安装位置： 室内 设备运行方式：连续

防爆等级： 非防爆区
