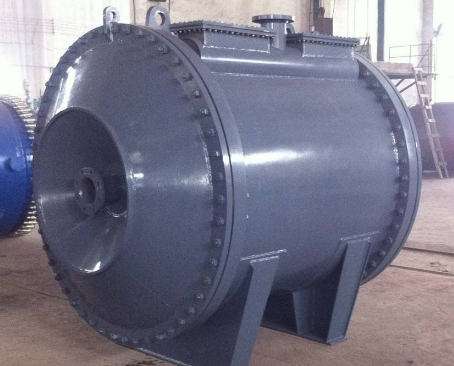

螺旋板换热器都具有哪些优缺点

时间: 2023-04-19 浏览次数:0 来源:淄博市博山万通机械厂

  螺旋板换热器有多种类型,不同的类型它的结构不一样,在选择螺旋板换热器时要考虑到这个问题,使用螺旋板换热器具有流速比较的快,操作起来比较的简单等特点,现在小编要为大家介绍的就是螺旋板换热器的使用优势及不足之处。

  板式换热器的种类用板材构成传热面的间壁式板式换热器。螺旋板换热器结构紧凑,单位体积的传热面积较大。其主要类型有:1.螺旋板式换热器结构。其特点是有一端管板不与外壳相连,可以沿轴向自由伸缩。这种结构不但完全消除了热应力,而且由于固定端的管板用法兰与壳体连接,整个管束可以从壳体中抽出,便于清洗和检修。



  浮头式换热式应用较为普遍,但结构复杂,造价较高。螺旋板换热器的直径一般在1.6m以内,板宽200~1200mm,板厚2~4mm。两板间的距离由预先焊在板上的定距撑控制,相邻板间的距离为5~25mm。常用材料为碳钢和不锈钢/钛材。



  螺旋板换热器结构和特点优势



  螺旋板换热器的优点是:



  ①传热系数高:螺旋流道中的流体由于离心惯性力的作用,在较低雷诺数下即可达到湍流(一般在Re=1400~1800时即为湍流),并且允许采用较高流速010(液体2m/s,气体20m/s),所以传热系数较大。如水与水之间的换热,其传热系数可达2000~3000W/(m2.℃),而列管式换热器一般为1000~2000W/(m2.℃)。



  ②不易结垢和堵塞:由于对每种流体流动都是单通道,流体的速度较高,又有离心惯性力的作用,湍流程度高,流体中悬浮的颗粒不易沉积,故螺旋板换热器不易结垢和堵塞,宜处理悬浮液及粘度较大的流体。



  ③能利用低温热源:由于流体流动的流道长和两流体可完全逆流,故可在较小的温差下操作,充分回收低温热源。据有的资料介绍,若流体出口端热、冷流体温差可小至3℃。



  ④结构紧凑:单位体积的传热面积约为列管式的3倍。



  螺旋板式换热器的主要缺点是:



  ①操作压强和温度不宜太高:目前高操作压强不超过20at,温度在400℃以下。



  ②不易检修:因常用的螺旋板换热器被焊成一体,一旦损坏,修理很困难。
